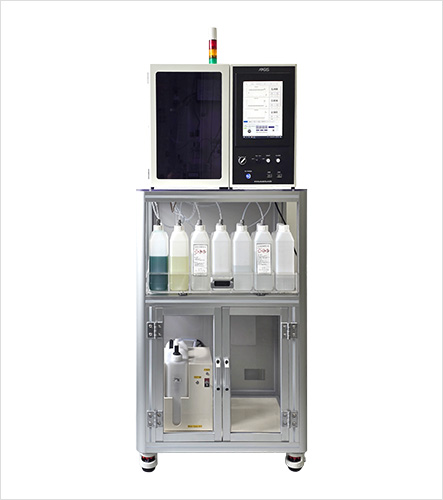

자동분석기

자동분석기
PCB, 자동차, 철강, 반도체 분야의 모든 표면처리 공정(도금, 에칭, 화성처리, 아노다이징 등) 적용 가능!

AuASIS Merit

  • - PC System Type, 10인치 모니터 탑재로 인해 시인성과 조작성 향상
  • - Windows PC 제어로 풍부한 애플리케이션을 통해 확장성 및 IOT 정보 통신 등에 용이
  • - 데이터 메모리를 통한 적정 곡선, 미분값 데이터 저장 및 확인 가능 (페이퍼리스)
  • - Standard 용액을 통한 주기적 분석 데이터 자가 검증
  • - 원격 데스크톱을 이용하여 조작, 데이터 확인 가능
  • - Multi-function pump 도입으로 인한 분석 정밀도 및 신뢰성 우수, 내구성 Up-grade
  • - 내부 배관 송액 일원화를 통한 펌프 정량성 및 분석 안정성 향상
  • - 샘플량 조절(0.1ml ~ 20ml)을 통해 시약 사용량 절감 및 분석 잔여물에 의한 오염 방지로 센서 Life Time 향상
  • - Duel Cell 적용을 통한 분석 시간 단축

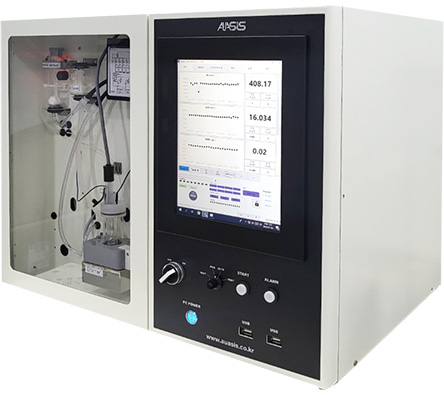

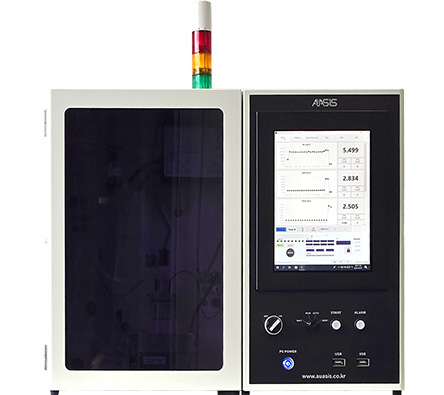

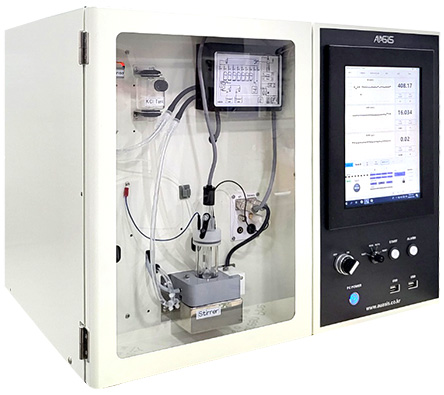

AuASIS(자동분석기)제원

AuASIS(자동분석기)제원
항목 내용
제품명 AuASIS Analyzer
사이즈 본체 : H460(710) × W600 × D435mm
다이 포함 : H1,570 × W700 × D520mm
분석 원리 중화적정, 산화환원, 비색측정, 흡광도, pH 측정 등
Cycle 샘플링 분석 보충량 계산 보충 신호 출력 약품 보충 셀 및 센서 세정 분석 종료(대기)
전원 AC 85~200V(단상 2선식, 접지 포함)
분석 시간/주기 최소 5~30min./1회
SPC(통계관리) 엑셀 Data, 그래프 관리 가능
언어 한국어, 영어, 일본어, 중국어, 베트남어
통신 RS485 통신을 이용한 전용 프로그램 사용
분석 정밀도 R±2~4%

Automatic Analyzer Items 1-PCB

Automatic Analyzer Items 1-PCB
공정 세부 공정 분석항목
회로 DES 전처리 클리너 농도
현상 탄산나트륨
박리 박리농도
퀵 에칭 안정제, H2SO4,Cu
Half 에칭 안정제, H2O2 H2SO4,Cu
적층 옥사이드 클리너 알카리농도
Activator Activator pH
옥사이드 안정제, H2O2 H2SO4, Cu
PSR 전처리 CZ단 CZ농도 pH, Cu
PSR현상 현상 탄산 나트륨/ 칼륨
PSR 박리 박리 박리 안정제
Automatic Analyzer Items 1-PCB
공정 세부 공정 분석 항목
동도금 디스미어 과망간산 MnO2 NaOH, Mno2-
중화 중화, H2O2, Cu
소프트에칭 SPS, Oxone, H2O2H2SO4, Cu
산세 H2SO4
화학동 탈지 산 농도
알칼리 농도
소프트에칭 SPS, Oxone, H2O2 H2SO4, Cu
프리딥 Predip, Cu
촉매 pH, Pd
환원 pH, Reducer
화학동 HCHO, NaOH, Cu
Basic
전기동 CuSO4, H2SO2, Cl, Fe3+,TOC
전기동(첨가제) 유기물 분석
Automatic Analyzer Items 1-PCB
공정 세부 공정 분석 항목
표면처리 ENIG 클리너 클리너 농도
소프트에칭 SPS, Oxone, H2O2, H2SO4, Cu
촉매 pH, Pd
니켈 Ni, 환원제(차인산나트륨), pH
Au Au, pH
PD 박리 프리딥 pH, H2O2,Cu
PD 박리조 KCN
ENEPIG 클리너 클리너농도
Pd pH, Pd, M제,B제
Au Au, KCN, M제, R제, pH
Automatic Analyzer Items 1-PCB
공정 세부 공정 분석 항목
표면처리 소프트골드
(Soft Gold)		 클리너 클리너 농도
소프트에칭 SPS, Oxone, H2O2, H2SO4, Cu
니켈 S-Ni, NICI, BOA, pH
Strike Au Au, pH
Au Au, pH
하드골드
(Hard Gold)		 니켈 S-Ni, NICI, BOA, pH
Au Au, pH
무 전해 Tin 소프트에칭 SPS, Oxone, H2O2, H2SO4, Cu
Strike Tin Sn, 산도, Cu
Immersion Tin Sn, 산도, Cu
OSP OSP 유기물 분석
분석 방법이 있다면 모든 약품 장치화 가능

Automatic Analyzer Items 2 – 자동차, 철강, 2차전지

PCB, 자동차, 철강, 반도체 분야의 모든 표면처리 공정(도금, 에칭, 화성처리, 아노다이징 등) 적용 가능!
Automatic Analyzer Items 1-PCB
공정 분석항목
아연 도금(알칼리) NaOH, CO2, Zn2+
아연 도금(산성) pH, Zn2+, NH4Cl
주석 도금 유기산(무기산), 주석
아노다이징 전 농도, 유리 농도, 용존 Al농도
산 탈지(철) 유리산(FA), 2가철(Fe2+)
표면 조정 pH, 알카리도, Zn
인산아연 유리산(FA), 전산(TA), 촉진(AC)
지르코늄피막 pH, Zr2+
Automatic Analyzer Items 1-PCB
공정 분석항목
무전해 니켈 pH, Ni
전해 니켈 썰파Ni, 염화Ni, 붕산, pH
알칼리 탈지 알칼리 농도
산 탈지 산 농도
산 탈지(철) 유리산(FA), 2가철(Fe2+)
주석 도금 유기산(무기산), 주석
3가 크롬 pH, Cr3+
6가 크롬 pH, Cr6+
